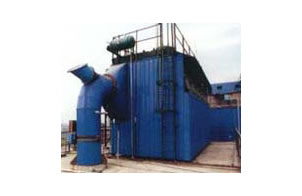

Filtrado de Bolsa en Tanques por Impulso para Polvo
Descripción: Filtrado de Bolsa en Tanques por Impulso para Polvo:
Este filtrado de bolsa en tanques por impulso para polvo, sirve para recoger el polvo de diferentes tanques, para evitar así problemas secundarios con el polvo. No solo puede funcionar con los gases de polvo con concentración general de polvo,si no también con gases de polvo con concentrado de 1000g/Nm3.
Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo. Serie PPCS32-64
| Modelo | PPCS32-3 | PPCS32-4 | PPCS32-5 | PPCS32-6 | PPCS64-4 | PPCS64-5 | PPCS64-6 | PPCS64-7 | PPCS64-8 |
| Capacidad procesamiento aire | 6900 | 8930 | 11160 | 13390 | 17800 | 22300 | 26700 | 31200 | 35700 |
| Total zona de filtración (m2) | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 |
| Zona filtración neta (m2) | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 272 | 434 |
| Cantidad de polvo recogida por la camára | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
| Cantidad total de los filtros bolsas | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 |
| Resistencia del filtro bolsa recolector de polvo(Pa) | 1470—1770 | ||||||||
| Concentración de polvo del aire de entrada (g/m3 ) | ＜200 ＜1000 | ||||||||
| Concentración de polvo del aire de descarga (g/m3) | ＜0.1 | ||||||||
| Capacidad presión de carga de la coraza del filtro bolsa(Pa) | 5000 | ||||||||
Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo Serie PPCS96
|
Modelo Parámetros tecnológicos |
PPCS 96-4 |
PPCS 96-5 |
PPCS 96-6 |
PPCS 96-7 |
PPCS 96-8 |
PPCS 96-9 |
PPCS 96-2×5 |
PPCS 96-2×6 |
PPCS 96-2×7 |
PPCS 96-2×8 |
PPCS 96-2×9 |
PPCS 96-2×10 |
|
| Capacidad procesamiento aire (m3/h) | 26800 | 33400 | 40100 | 46800 | 53510 | 60100 | 66900 | 80700 | 94100 | 107600 | 121000 | 134500 | |
| Velocidad filtración aire (m/min) | 1.2-2.0(La velocidad del filtrado de polvo varia según los diferentes puntos de la colecta de polvo y necesita una velocidad específica en relación a la forma1.) | ||||||||||||
| Total área de filtración (m2) | 372 | 465 | 557 | 650 | 744 | 836 | 929 | 1121 | 1308 | 1494 | 1681 | 1868 | |
| Zona de filtración neto(m2) | 279 | 372 | 465 | 557 | 657 | 744 | 836 | 1028 | 1215 | 1401 | 1588 | 1775 | |
| Cantidad de polvo recolectada por la camara | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Cantidad total filtros bolsas | 384 | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | |
| Resistencia del filtro bolsa recolector de polvo (Pa) | 1470-1770 | ||||||||||||
| Concentración de polvo aire de entrada (g/m3 ) | <1300 | ||||||||||||
| Concentración de polvo aire de descarga (g/m3) | <0.1 | ||||||||||||
| Capacidad presión de carga de la coraza del filtro bolsa(Pa) | 5000 | ||||||||||||
| Aire comprimido para recolectar polvo ng | Presión(Pa) | (5-7)×105 | |||||||||||
| Consumo de aire (m3 /min) | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | |
| Válvula de pulso(con válvula selenoide) | Cantidad | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
| Especificaciones (pulgadas) | 2 1/2” | ||||||||||||
| Válvula levantamiento aire(con cilindro de aire ) | Cantidad | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
| Especificaciones (mm) | Diámetro de la válvula del ascensor: Ф725; diámetro del cilindro de aire:Ф100 | ||||||||||||
| Alimentador de impulsor rígido | Apertura alimentación: 400×400mm, velocidad rotatoria:22.5r/min, potencia del redactor de velocidad:1.5kw, rendimiento: 40m3/h | Apertura alimentación: 350×350mm, velocidad rotativa: 24.63r/min, potencia del reductor de velocidad: 1.5kw, rendimiento: 30m3/h, 2 juegos | |||||||||||
| Transportador de tornillo | Especificaciones | Diámetro: Ф400, Rendimiento:38m3/h | Diámetro: Ф300, juego de 2; rendimiento por cada juego: 21m3/h | ||||||||||
| Reductor de velocidad | Modelo: XWD5.5-7-1/59, potencia: 5. 5kw | Modelo: XWD2.2-5-1/43,potencia: 2.2kw | |||||||||||
| Transportador diapositiva de aire | Cuando la concentración de polvo del aire de alimentación es más de 700g/m3,el colector de polvo, con el deslizamiento del aire tamaño-longitud del tornillo transportador debería ser utilizado | ||||||||||||
| Regulador de programa de recogimiento de polvo | Ambos voltajes de entrada y salida son de 220 V. | ||||||||||||
| Especificaciones y materiales de la bolsa filtro | Diámetro × longitud: Ф130×2450mm; peso de la aguja filtro de poliéster: 450g/m2; zona que utiliza: 120℃ | ||||||||||||
| Zona de la capa de aislante térmico (m2) | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 210 | 245 | 280 | 315 | 350 | |
| Peso total(no incluye la capa de aislante térmico )(kg) | 8710 | 10100 | 12400 | 14100 | 15700 | 17700 | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 | |
Nota:
1.La red del área de filtrado indicado en el cuadro arriba, significa que cuando el colector de polvo trabaja, la zonade filtrado es realizada solo por la cámara de polvo.
2. El consumo del aire en este cuadro, indica la cantidad de aire cuando el suministro centralizado del aire es utilizado, si se elige un modo de suministro de aire individual entonces, el consumo del aire que se indica en el cuadro se debe multiplicar por el coeficiente 1.3
Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo-Serie PPCS (A)128
|
Modelo Parámetro tecnológicos |
PPCS(A) 128-6 |
PPCS(A) 128- |
PPCS(A) 128-10 |
PPCA 128-2×6 |
PPCA 128-2×7 |
PPCA 128-2×8 |
PPCA 128-2×9 |
PPCA 128-2×10 |
PPCA 128-2×11 |
PPCA 128-2×12 |
PPCA 128-2×13 |
PPCA 128-2× 14 |
|||
| Procesamiento aire Capacidad (m3/h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | 201900 | 224300 | 247600 | 269100 | 291600 | 314000 | |||
| Velocidad filtración del aire(m/min) | 1.2-2.0(La velocidad del filtrado de polvo varia según los diferentes puntos de la colecta de polvo y necesita una velocidad especifica en relación con form1.) | ||||||||||||||
| Zona total del filtrado (m2) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | 2804 | 3115 | 3427 | 3738 | 4050 | 4361 | |||
| Zona de filtrado neto (m2) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | 2648 | 2959 | 3271 | 3582 | 3894 | 4205 | |||
| Cantida de polvo reolectada por la camára | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |||
| Cantidad total de los filtros de bolsa | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | 2304 | 2560 | 2816 | 3072 | 3328 | 3584 | |||
| Resistencia del colector de polvo(Pa) | 1470-1770 | ||||||||||||||
| Concentración de polvo en la entrada de aire(g/m3) | <1300 | ||||||||||||||
| Concentración de polvo en la descarga de aire (g/m3) | <0.1 | ||||||||||||||
| Capacidad presión de carga de la coraza del filtro bolsa (Pa) | 6860 | ||||||||||||||
| Aire comprimido para recolectar polvo | Presión(Pa) | (5-7)×105 | |||||||||||||
|
Consumo de aire (m3 /min) |
3.6 | 5.4 | 6.0 | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 13.1 | 14.3 | 15.5 | 16.7 | |||
| Válvula de pulso(con válvula selenoide) | Cantidad | 12 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | ||
|
Especifi caciones (pulgada) |
2 1/2” | ||||||||||||||
| Válvula levantamiento de aire(con cilindro de aire) | Cantidad | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | ||
|
Especifi caciones (mm) |
Diámetro de la válvula del ascensor:Ф725; Diámetro del cilindro de aire: Ф100 | ||||||||||||||
| Alimentador de impulsor rígido | Apertura alimentación: 300×300mm; reductor de velocidad:1.1kw; rendimiento:24m3/h | Especificaciones de la válvula doble placa eléctrica: 305×915mm; Velocidad rotativa: 75r/min; modelo del reductor de velocidad:XWD4-7-1/3, potencia: 4kw, | |||||||||||||
| Transportador de tornillo | Especificaciones | Diámetro: Ф300; rendimiento:21m3/h | |||||||||||||
| Reductor de velocidad | Modelo: XWD2.2-5-1/43, potencia: 2.2kw | ||||||||||||||
| Transportador diapositiva de aire | Transportador diapositiva de aire | ||||||||||||||
| Regulador de program a de recogimiento de polvo | Ambos voltajes de entrada y salida son de 220 V. | ||||||||||||||
| Especificaciones y materiales del filtro bolsa | Diámetro× longitud: Ф130×3060mm; peso de la aguja filtro de poliéster: 450g/m2; zona que utiliza: 120℃. | ||||||||||||||
| Zona de la capa de aislante térmico (m2) | 125 | 196 | 205 | 323 | 247 | 262 | 277 | 292 | 307 | 322 | 337 | 352 | |||
| Peso total( no incluye la capa de aislante térmico)(kg) | 20100 | 26400 | 28900 | 36600 | 43900 | 50000 | 55400 | 60000 | 65400 | 72000 | 78000 | 84000 | |||
Nota:
1.La red del área de filtrado indicado en el cuadro arriba, significa que cuando el colector de polvo trabaja, la zona de filtrado es realizada solo por la cámara de polvo.
Como fabricante profesional y distribuidor del filtrado de bolsa en tanques por impulso para polvo en China, Jiangsu Pengfei Group. Co, Ltd, puede proveerle además, de varias otras máquinas tales como el precipitador eléctrico, filtrado de bolsas entrada de hornos, colector de polvo tipo ciclón,equipos de refrigeración, cadenas de producción de cemento, plantas de molienda para cemento, calderas y hornos industriales, equipos de molienda, equipos de trituración, colectores de polvo, equipos de refrigeración, equipos de secado, equipos para fertilizante compuesto, máquinas de embalaje, equipos químico, y controladores de sistema eléctrico. Nuestros productos han sido aprobados y certificados por ISO9000 y CE, logrando así gran aceptación entre nuestros clientes en más de 60 paises (y regiones) como Alemania, Rusia, Brasil, Egipto, Irán, Japón, Corea del Sur, Bengala, Pakistán, Turquía, Birmania, Vietnam, África del Sur, Colombia, Bolivia, etc. Si necesita un filtrado de bolsa en tanques por impulso para polvos por favor no dude en consultarnos.
