Lamidador

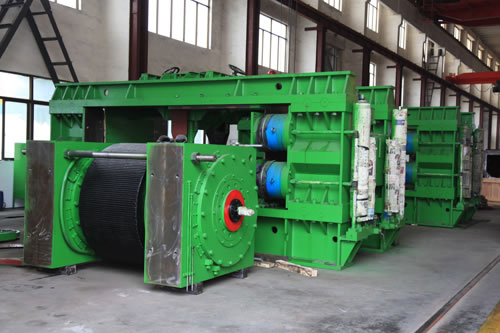

Descripcion de la Laminador:
Nuestro laminador es un tipo nuevo de equipo de molienda para cemento desarrollado en base a una tecnologia avanzada cuyo sistema de molienda tiene integrado el laminado, dispersion, separacion, secado y separacion del polvo en un solo cuerpo. Ademas su utilizacion conjunta con el molino de bolas, puede ser utilizado en procesos de flujos diversos como, premolienda, mezclado, semi-acabado, esmerilado, terminado de moler y mas
Debido al cambio de sus principios de molienda, este laminador y su sistema de molienda tiene mas ventajas como, su bajo consumo de energia de 50-100% menor y una alta productividad de 100-300% mas
Caracteristicas del laminador:
1. Revestimiento de soldadura resistente al calor ha sido empleado para hacer su capa convenientemente resistente al desgaste. Mientras tanto la cantidad de microfisuras se reduce a gran medida y la vida util de la superficie de los rodillos no es inferior a 8000h y son de facil manutencion.
2. Una tecnica hidraulica de aeronautica se ha utilizado para hacer su sistema hidraulico mas estable y fiable..
3. Con la ayuda de su sistema hidraulico y sistema de control automatico hace el trabajo de control de carga del principal motor de accionamiento, del control del espacio entre los rodillos, del ajuste de desviacion automatica y del diagnostico de fallas.
4. Su separador de polvo es de dispersion combinada, clasificacion y capacidad de secado, lo que asegura su bajo coste y garantiza su alto rendimiento de operacion.
Laminador PFG120-45
Parametros del Laminador PFG120-45:
1.Nombre: Laminador PFG120-45
2.Nombre del material: crudo de cemento, clinker y asi sucesivamente
3.Contenido total de humedad: ≤1-1.5%
4.Tamano maximo del alimentador: ≤70mm
5.El tamano promedio de la alimentacion: ≤25mm
6.Tamano descarga: mas del 25% de los materiales procesados son de 0.08mm
7.Productividad: 100-140t/h
8.Modo de operacion: continuada
9.Modo de suministro: voltaje: 380V; modelo del motor: Y355L-8
10.Modo presentacion: de potencia para el motor de interirores
11.Diametro del rodillo: 1200mm
12.Rodillo ancho de: 450mm
13.Velocidad linear: 1.48m/s
14.Max. capacidad de molienda de los rodillos: 70KN/cm
Laminador PFG140-80:
| Nombre del Equipo | Laminador, separador de polvo combinado tipo V (o maquina de dispersion) | |
| Unitario | Juego | 2 |
| i. Parametros basicos del subconjunto | ||
| 1.Laminador | Especificaciones | |
| Diametro laminador | mm | Φ1400 |
| Longitud del rodillo | mm | 800 |
| Capacidad de paso | ≥t/h | 300-350 |
| Velocidad de rotacion del rotor | r/min | 20.2 |
| Velocidad linear de los rodillos | m/s | 1.48 |
| Rollo de trabajo, brecha amplia | mm | 25~40 |
| Tamano alimentador | mm | ≤45mm(≥95%) |
| Tamano descarga | mm | ≤2mm/0.09mm(65%/20%) |
| Contenido de humedad del material | % | ≤1% |
| Separador de polvo tipo V | ||
| Modelo | PF3000 | |
| Volumen del aire de paso | M³/h | 180000~210000 |
| Velocidad del aire entre las placas de guia | m/s | 6.8 |
| Fuerza resistente | Pa | 1000~1500 |
| Ⅱ. Componentes principales | ||
| 1. Laminador | ||
| 1.1.Motor principal | Juego | 2 |
| Modelo | YRKK560-8 | |
| Potencia | kW | 2×560 |
| Voltaje | kV | 10 |
| Velocidad rotacion nominal | r/min | 750 |
| Frecuencia de operacion | Hz | |
| Nivel de proteccion | iP44 | |
| Peso | kg | 5560 |
| 1.2 Reductor principal | Juego | 2 |
| Modelo | XG48-36.5 | |
| Transmision potencia maxima | kW | 500 |
| Relacion velocidad nominal | 36.5 | |
| Relacion velocidad actual | ||
| Peso | kg | 5000 |
| 2.Modelo | XYZ-100G | |
| Volumen de agua de refrigeracion | m3/h | 9 |
| Potencia | kW | 4 |
| Potencia calentador electrico | KW | 24 |
| Voltaje | V | 220(380) |
| 2.1. Cojinete principal | 4 | |
| Modelo | cojinete 232/600CAK/W33 | |
| Peso | kg | 1620 |
| 2.1.1 Termo indicador del cojinete | 4 | |
| Modelo | WEPM-201 | |
| Numero graduado | PT100 | |
| Rango temperatura de medicion | ℃ | 0~100 |
| 2.1.2. Sistema de lubricacion, engrase centralizado | ||
| Modelo de bomba | Bomba de lubricacion multipuntosZB2-M16F | |
| Potencia | kW | 0.25 |
| Voltaje | V | 380 |
| Presion nominal | MPa | 20 |
| Cantidad puntos de engrase | 14 | |
| 2.1.3. Sistema hidraulico | ||
| Modelo motor | Y160L-4 | |
| Potencia | kW | 15 |
| Voltaje | V | 380 |
| Diametro del hidro-cilindro maestro | mm | ￠400 |
| Cantidad del hidro-cilindro maestro | 4 | |
| Presion de operacion normal | MPa | 16 |
| Presion de operaciom maxima | MPa | 20 |
| Aceite cilindro de tiempo | mm | 90 |
| 2.1.Rodillos | 2 | |
| Material parental | 35CrMo | |
| Peso | kg | 14129 |
| Espesor de los rodillos capa de recubrimiento duro | mm | 20 |
|
|
HRC50 | |
| Forma de los rodillos de patron resistente al desgaste. | Modelos rectos | |
| Vida util de los rodillos sin necesidad de mantenimiento primero. | h | ≥8000 |
| 2.1.5. Bearing supports | 4 | |
| Material | ZG270-500 | |
| Peso | kg | 3620 |
| 2.1.6. Estante | ||
| Material | Q235-A | |
| Peso | kg | 23218 |
| 2.1.7. Aparato de alimentacion | ||
| Modelo dispositivo de conduccion para ajustar la valvula placa | Tornillo de ajuste manual | |
| Material de revestimiento de la placa | Resistentes al desgaste | |
| Duracion | 3000h | |
| 2.1.8. Sistema de control electrico | ||
| Tolva de pesado | ||
| Volumen | t | |
| Peso | kg | |
| 2.3. Separador de polvo tipo V | ||
| 2.4.Colector de polvo ciclonr | ||
Laminador PFG150-100:
Parametros Tecnicos Laminador PFG150-100:
1.Nombre: Laminador PFG150-100
2.Utilizacion: trituracion de clinker
3.Cantidad: 1 juego
4.Material: clinker
5. Contenido total de humedad: ≤1～1.5%
6. Max.feeding size: 80mm
7. Discharging size: more than 60% of Productos are less than 2mm.
8. Production capacity: 483~543t/h
9. Working mode: continuous
10. Power supply mode: voltage 6KV
11. Layout mode: indoor
12. Required power: 2×710 kW
13. Diameter of roller: 1500mm
14. Width of roller: 1000mm
15. Rotating speed of roller: 19.7 r/min
PFG160-140 Lamidador:
Technical Parameters of PFG160-140 Lamidador:
1. Name: PFG160-140 Lamidador
2. Application: clinker crushing
3. Amount: 1 set
4. Material: clinker
5. Total moisture content: ≤1-1.5%
6. Tamano maximo alimentador: Dmax≤60mm
7. Tamano promedio del alimentador: D≤25mm
8. Tamano descarga: 22%~30% is 0.08mm.
9. Productividad: 600-720t/h
10. Modo de funcionamiento: continuado
11. Modo suministro electrico: voltage: 10KV; motor modelo: YR5603-4
12. Modo diseno: interior. Potencia motor: 2×1120KW
13. Diametro del rodillo: 1600mm
14. Ancho del rodillo: 1400mm
15. Velocidad lineal: 1.47m/s
16. Capacidad maxima trituracion: 70KN/cm2
17. Separador de polvo tipo V: V-XY6817
Establecida en 1994, Jiangsu Pengfei Group Co., Ltd es un experto en la fabricacion del laminador en China. Ademas del laminador proveemos a nuestros clientes en todo el mundo con la maquina dispersadora y niveladora, separador de polvo, cement-production-line, plantas de molienda de cemento, calderas y hornos industriales, equipos de molienda, equipos de trituracion, colectores de polvo, equipos de refrigeracion, equipos de secado, equipos para fertilizantes compuesto, maquinas de embalaje, equipos quimicos, y controles de sistema electrico. Nuestros productos han sido aprobados y certificados por iSO9000 y CE, logrando asi gran aceptacion entre nuestros clientes en mas de 60 paises (y regiones) como Alemania, Rusia, Brasil, Egipto, iran, Japon, Corea del Sur, Bengala, Pakistan, Turquia, Birmania, Vietnam, África del Sur, Colombia, Bolivia, etc. Si esta interesado en nuestro laminador por favor no dude en consultarnos.
